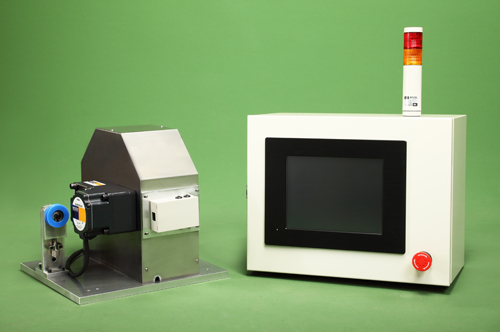

真円度検出装置 CircleInspector spec-R

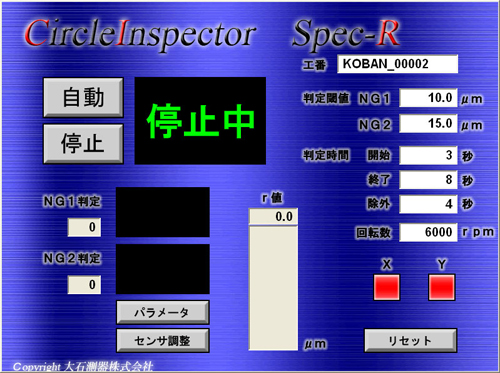

操作画面

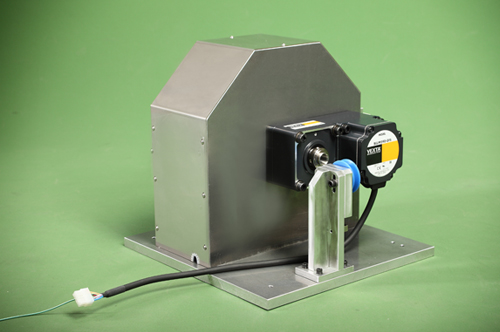

測定は、センサが回転し真円度を測定します。
製品の回転は不要です。

製品が移動しながらの測定が可能です。
移動速度が高速になりますと精度に影響が出る場合があります。

対象寸法は、φ２〜φ１０です。
位置調整は不要です。

検出精度は、１０μｍ以下です。（実験値です）
製品移動時の振動などが少なければ精度ＵＰが期待できます。

非接触にて検出しますので、製品への影響はありません。
レーザーセンサにて測定しています。

自動運転が可能です。
入口、出口に製品を検出するセンサを設ける必要があります。

ＮＧ接点（２点）を持っています。
外部機器への制御（停止など）ができます。
